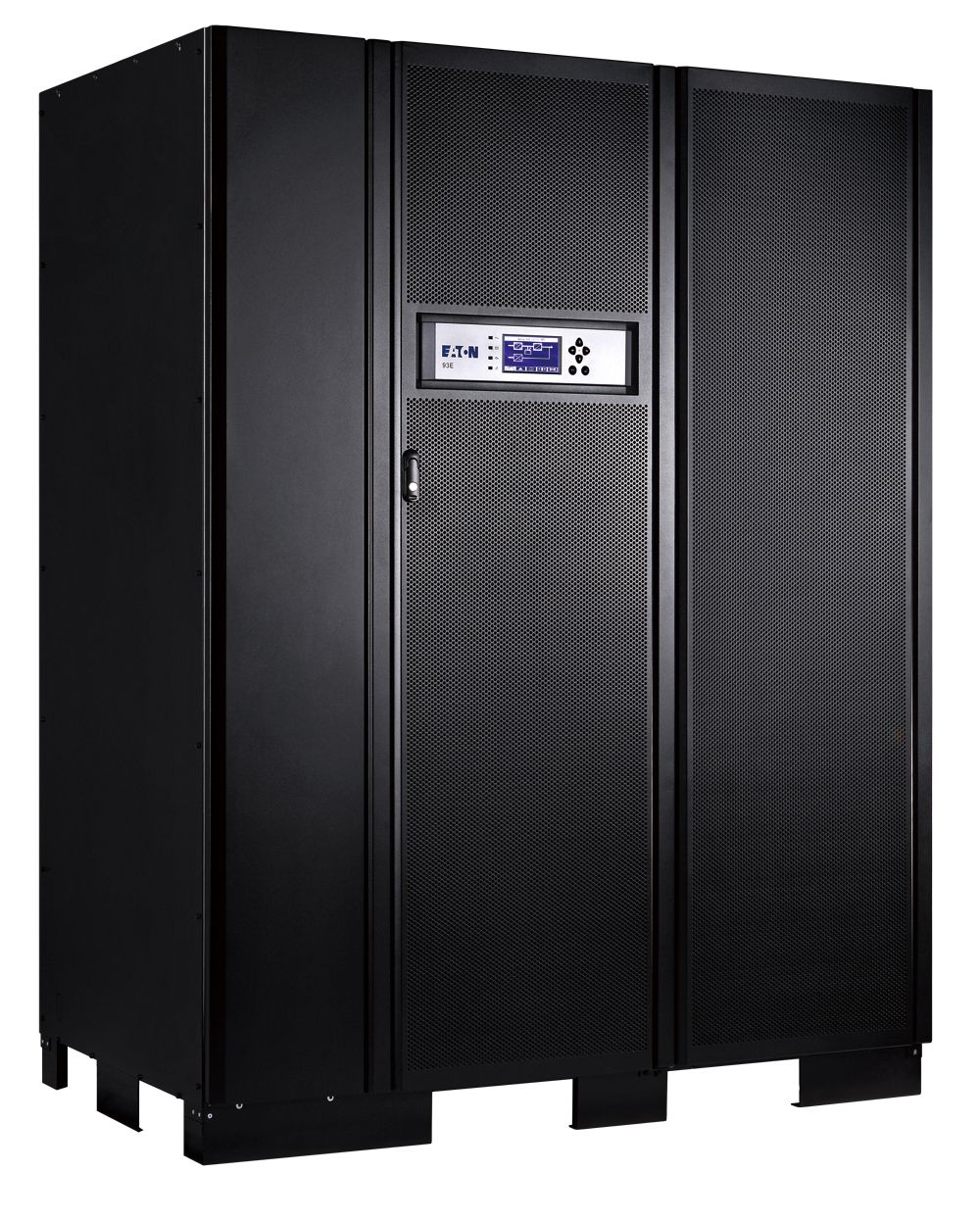

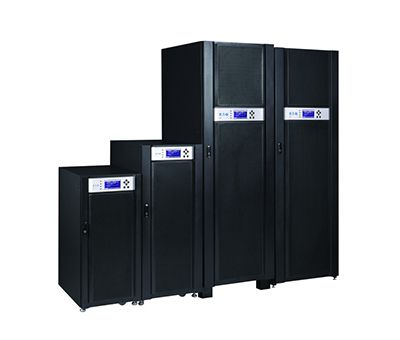

Eaton 93E系列 UPS 20-400 kVA 技術規格
| 功率 | |
| 功率等級 | 20K, 30K, 40K, 60K, 80K, 100K, 120K, 160K, 200, 300, 400KVA |
| 拓撲結構 | 雙變換在線式，IGBT |
| UPS整流輸入 | |
| 拓撲結構 | IGBT, PWM調制技術 |
| 額定電壓 | 380Vac/220Vac |
| 電壓范圍 | -45% ～ 25% |
| 功率因數 | 0.99 |
| THDV | <2% |
| THD(i) | <3% |
| 頻率 | 50/60Hz 自適應 |
| 頻率范圍 | -45~ +65Hz |
| UPS輸出 | |
| 功率因數 | 0.9 |
| 效率 | Up to 94%； ECO模式下達98% |
| 電壓 | 380Vac/220Vac+/- 1% |
| 過載能力 | 105%, 長期運行 125%, > 10min. |
| 頻率率 | 50/60Hz |
| 負載不平衡 | 100% |
| 峰值因數 | 3：1 |
| 旁路 | |
| 靜態旁路 | 標配 |
| 旁路電壓 | 380Vac (+/- 15%) |
| 維修旁路 | 20~80KVA ，標配 100～200KVA，選件 |
| 電池 | |
| 電池類型 | VRLA, AGM, 膠體電池， 或伊頓指定品牌及型號的電池 |
| 后備時間 | 依電池組容量而定 |
| 電池節數 | 標準36只12VDC, 可調 |
| 充電時間 | 8小時達到滿容量90% |
| 通訊監控 | |
| 標配通訊接口 | RS-232, Mini-Slot通訊插槽 |
| 通訊附件(可選) | Mini-Slot SNMP/WEB Card Mini-Slot Modbus Card Mini-Slot AS/400 Card |
| 操作環境 | |
| 工作溫度 | 0~40?C |
| 存儲溫度 | -25?C~55?C |
| 相對濕度 | 5%~95%, 無凝結 |
| 高度 | 小于1000米，無降容 |
| 噪音 | 20～40KVA, <55dBA 60~80KVA, <60dBA 100～200KVA, <65dBA |
| EMC標準 | IEC61000-4 |
| EMI標準 | EN550022/EN55024 |
| 質量標準 | ISO 9001:2000, ISO 14001:1996 |
| 認證 | TLC (中國) |
| 重量及尺寸 | |||||||||
| 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200KVA | |
| 尺寸（D*W*H) mm | 636*420*955 | 703*470*1151 | 792*600*1902 | 800*600*1876 | |||||
| 重量 kg | 89 | 121 | 125 | 282 | 306 | 287 | 301 | 395 | 415 |
* 產品不斷完善更新，所有參數指標可能會(huì )發生變化，恕不另行通知。
設計理念
伊頓93E系列|UPS
為中大及中小型工業控制應用系統機房用戶的額IT環境打造可靠運行、管理簡便的電力保護系統。
伊頓93E系列UPS為IT管理員提供了一套極為簡便的方案來管理他機房供電系統，而不用再為經費緊張、機房空間、專業技能等客觀因素制約發愁。
伊頓93E系列UPS的研發基于高品質、高可靠性客戶需求，以解決現代中小型數據機房中所面臨的典型供電問題為目的。同時，兼顧適應日趨敏感的投資回報率、能源消耗成本、遠程智能管理及效能等要求。
伊頓在產品設計方面充分考慮到各種惡劣因素環境和極端因素，以安全可靠行為產品設計 的第一理念。
卓越性能
伊頓93E系列UPS采取雙變換技術，解決來自電網的欠壓、過壓、諧波失真、頻率變換等9種影響用戶負責安全可靠運行的電力故障，為IT及工業負載提供與市電隔離的純凈不間斷電源的輸出。
高效節能設計
伊頓93E系列UPS具有極高的系統轉換效率，在整流逆變的工作模式下，系統效率可達94%以上，使它成為同一級別UPS中最具節能的代表的產品之一，同時依舊為其所保護的設備提供最大的電力保護。
高可靠性、高性能
雙變換在線技術，提供穩定可靠地電源輸出。
先進的DSP控制技術，高速運輸及數據采集分析能力，確保輸出的精確可靠。
N+1 冗余并機功能，提升整個供電系統的可靠性。
優異的技術指標
輸出功率因數高達0.9，與現代設備達到完美的匹配。
系統整流逆變效應大于94%，高效模式下效率大于98%，有效降低UPS自身能耗
輸入功率因素高達0.99
輸入電流諧波〈3%
高智能化管理
伊頓全球統一智能電力監控及管理系統
極低運行維護成本
極高的系統運行效率，提高電能的轉換率，減少電能的損耗
極好的輸入性能指標，減少了對輸入電網的影響，降低了對輸入配電機開關的容量需求
高智能化UPS，減少日常維護的復雜程度
其它優越性
緊湊型設計，高功率密度，系統占地面積最多可節省35%
大屏幕LCD圖形顯示器，提供更多的UPS工作參數信息
伊頓全球統一生產過程及質量控制
多種通訊選件及工業環境選件
